2012年一级建造师考试将于9月22~23日举行。为了帮助考生系统复习一级建造师考试盾构反力架是什么,以下为大家整理了一级建造师考试科目(市政公用事业)的相关资料。供大家参考,希望能对大家参与本次测试有所帮助!
1K413030 屏蔽方法构造
大纲要求:
1、掌握盾构法的施工条件和场地布置要求
2、掌握盾构开挖施工技术
3、掌握盾构隧道技术
4、熟悉盾构法施工中地层变形的控制措施
5、了解盾构机选型要点
重点和难点:
1、掌握盾构开挖施工技术
2、掌握盾构技术
IK413031 掌握盾构施工条件及场地布置要求
本文简要介绍了盾构施工条件选择和场地布置的要点。
一、盾法构造条件
(一)屏蔽和屏蔽方法构造
1.盾构机是一种用于挖掘土和沙围岩的隧道机械。由缺口环、支撑环和盾尾三部分组成。
又称盾构机。
3.盾构机的种类很多。根据开挖面是否封闭,分为封闭式和开放式两种;根据平衡开挖
地表土压的原理与水压的原理不同。密封盾构机分为土压式(常用土压式)和泥水式两种。
(二)盾构施工条件
1.在软含水层中,地质条件相对均一。
2.盾构法施工的隧道应有足够的埋深,覆土深度不应小于6m。隧道盖太浅,盾构法
施工难度大;隧道在水下施工时,盾构施工的安全风险过浅。
3.地面上必须有一个工作井位置,用于盾构进出孔和挖掘进给。
4.夹在隧道之间或隧道与其他建筑物(构筑物)之间的土(岩)体的最小厚度为
水平方向1. Om。垂直方向1.5m.
5.从经济角度看,连续盾构施工长度不应小于30Om。
(三)城市建设注意事项
3.施工环境条件
城镇选择盾构法建造的先决条件:
(1)必须掌握隧道所经过区域地上、地下构筑物(构筑物)的详细信息,做好搬运和保护工作
项目。
(2)必须采取严格的技术措施,将地表沉降控制在允许范围内。
(3)在选择泥水盾构时,必须设置封闭式泥水储存和处理设施。
二、盾构工地布置
(一)施工组织设计
1.盾构施工组织设计和施工方案应符合合同工期和施工进度要求,并在规定的施工范围内进行施工
在该区域内妥善处理了施工期间所需的各种设施之间的空间关系。
2.建设方提供的建设用地范围内,道路交通、物资仓库、物资堆场,
临时房屋、大型施工设备、土(泥)坑、泥浆搅拌系统、临时水电管道、消防设备等的合作
管理规划和布局。
(二)工地布局

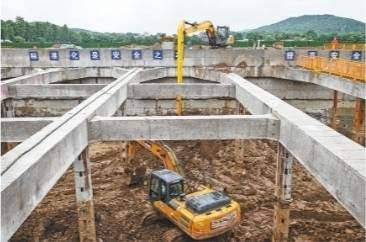

1.盾构施工现场布置:包括盾构竖井、竖井避雨防洪墙、竖向运输
设备、管片堆场、管片防水处理场、浆料搅拌站、材料工具室及机修室、两回变配电室等设施。
以及访问渠道等
1K413032 掌握盾构开挖施工技术
发起和接收是盾构建设的两个重要阶段。本文简要介绍了盾构隧道施工的起收技术
技术,包括:隧道开挖土加固技术、盾构启动技术和盾构接收技术。
一、入口处的土壤加固技术
(一)入口处加筋的必要性
1.盾构隧道从起始工作井进入地层前,应先拆除盾构隧道开挖洞体内的工作井围护结构
保护结构,使盾构可以推入土层开始挖掘;在盾构到达接收井之前,还应拆除盾构进行挖掘
开挖体内工作井的围护结构,使隧道可以穿透,盾构可以进入接收工作井。
3.在特定地质条件下(如富水软土层),洞口围护结构可以采用混凝土或纤维混凝土
行动。盾构开工或收工时,可直接用盾构刀切断,
(二)洞口加筋的目的
洞口加筋的主要目的:
1.拆除工作井入口围护结构时盾构反力架是什么,确保入口土壤稳定,防止地下水流入。
2.盾构隧道通过加固区时,防止盾构周围的地下水和土沙流入工作井。
3.隧道围护结构拆除,盾构隧道穿越加固区时,防止地层变形影响施工区
地上建筑物和地下管道及构筑物的破坏。
(四)加固方法
常用的加固方法主要有:注浆法、高压喷射搅拌法和冷冻法。

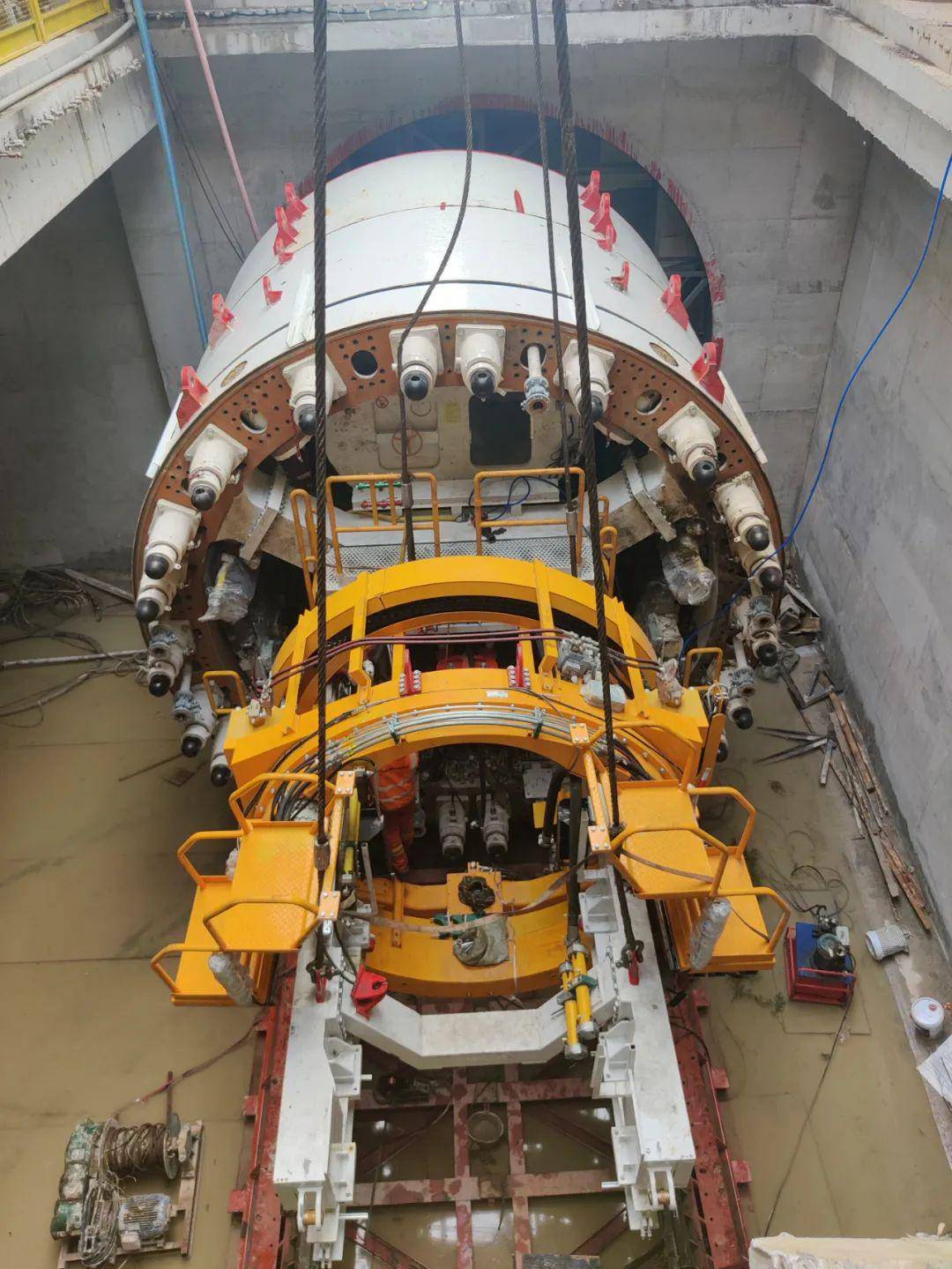

二、盾构起工技术
盾构开始是指盾构从起始井中的盾构基部开始推进到完井初期(一般为50~50~
100m)开挖前,也可分为入口处土体加固段开挖和初期开挖两个阶段。
(二)确定起始段的长度
决定起始段长度的因素有两个:一是衬砌与周围地层的摩擦阻力,二是后续台车的长度。
出发后,应拆除临时段、临时支架和反作用架,并将后续台车移入隧道内,方便后续跟进
正常挖掘。由于盾构的开挖反作用力只能由衬砌与周围地层的摩擦阻力来承受,因此初期开挖
