P3实验室简介及标准
P3实验室是生物安全防护3级实验室的缩写,P是英文protection protection的缩写。整个实验室完全密封,房间处于负压状态,使实验室内的气体不会外泄而造成污染。
根据设备和技术条件,生物实验室也分为4级(一般称为P1、P2、P3、P4实验室),
1 级是最低的,4 级是最高的。实验室适用于主要通过呼吸道感染严重甚至致命疾病的病原微生物或其毒素;如SARS病毒、炭疽杆菌、鼠疫耶尔森菌、结核分枝杆菌、狂犬病病毒等高致病性病毒。
等级
适用范围
P1
实验室一般适用于对健康成人无致病作用的微生物;
P2
适用于对人类和环境具有中等潜在危害的微生物;
P3
适用于主要通过呼吸道感染严重甚至致命疾病的病原微生物或其毒素;
P4
适用于对人体具有高度危险性、通过气溶胶途径传播或传播途径不明的病原微生物或其毒素,目前尚无有效的疫苗或治疗方法。
P3实验室在病毒研究中的意义
1)有效保护环境免受污染,保障人民生命安全;
2)有效保护操作人员免受感染;
3)有效保护病原体样本免受污染
P3级生物实验室有什么特别之处:
P3实验室也是国家三级安全防护实验室,强调对病毒的防护。与普通实验室不同实验室个人防护装备有哪些,这里戒备森严,里面有多个检查点,进出的每个人都必须全副武装……因为P3实验室里,经常会研究病原微生物或其毒素。除了H7N9,还有众所周知的艾滋病毒和艾滋病。“整个实验室是完全密封的,房间处于负压状态,这样实验室里面的气体就不会逸出到外面造成污染。另外,进入P3有非常严格的程序,你需要通过体检、疫苗接种及相关技术知识考试,取得执照。
建立生物安全三级实验室必须满足三个条件:
一是有严格的实验室操作和技术程序,要求实验室人员接受过处理致病和潜在致命病原体的专业培训,并由具有病原体工作经验的合格科学工作者进行培训。监督。实验室人员工作时必须穿隔离衣,所有与生物病原体等操作相关的步骤都应在生物安全柜或其他物理遏制装置中进行。
二是安装一级屏障。所谓一级屏障主要是指安全设备,包括一系列生物安全柜、各种密闭容器和其他旨在消除或减少有害生物材料接触的工程控制设施。
三是实验室建筑设计应符合二级屏障标准,主要用于防止传染性微生物逃逸到环境中,避免工作人员和邻近区域环境接触可能的传染性气溶胶。
P3实验室污染源控制四大要点:
1个负压密封
实验室处于完全封闭的环境中,环境气压应保持在40Pa~60Pa的负压,进来的空气不能倒流。
2 HEPA 过滤
进入实验室的空气经过充分过滤;废气也必须进行消毒和过滤,以确保清洁。
3 严格消毒

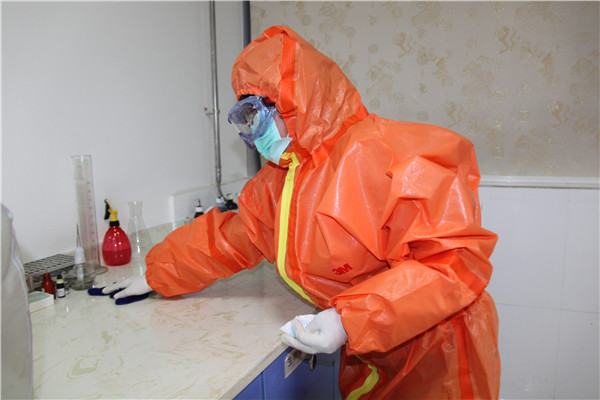

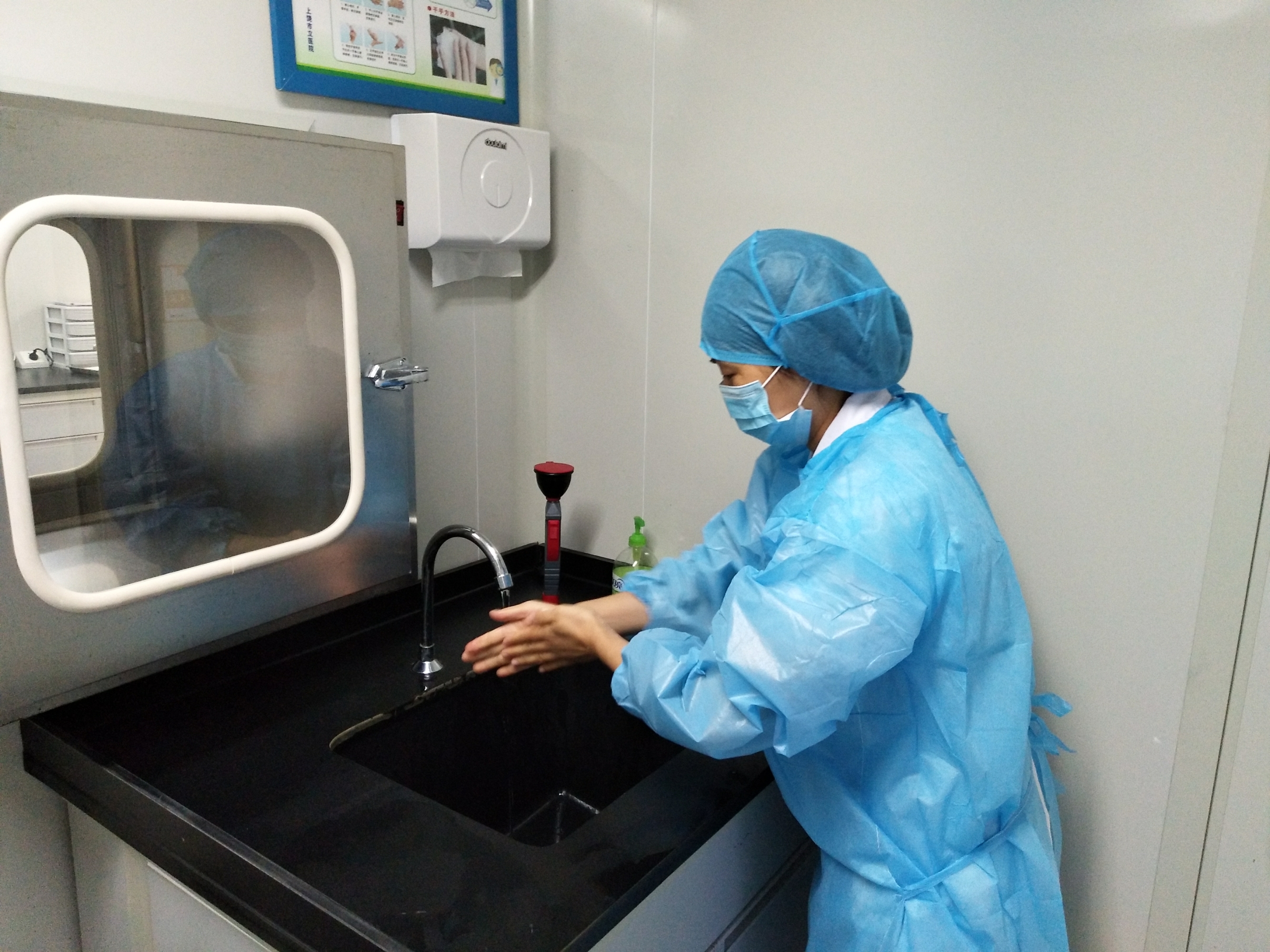

进入P3实验室的人员必须遵守严格的消毒程序:工作人员进入实验室前必须进行消毒,必须穿戴隔离防护服和眼罩、口罩、手套等防护用品。人员离开前必须进行消毒更换。实验室产生的废物和工作防护服不能取出。需要通过物流通道进行消毒,然后通过传递窗进入高压灭菌器。消毒合格后,即可进行下一步垃圾处理。
4个生物安全柜
比如所有的实验操作都必须在生物安全柜中进行,这意味着SARS病毒或样本不会离开生物安全柜。动物实验也在负压动物实验柜中进行。
P3实验室选址:
P3级生物安全防护实验室可以和其他用途的建筑一起建在同一栋楼里,但必须在自己的区域内。该区域通过隔断门与公共走廊或公共区域隔开。
6.3.2.2 平面图
a) 三级生物安全防护实验室的核心区域包括实验室和与其相连的缓冲室。
b) 缓冲室形成通往实验室的通道。必须设置两个互锁门。当其中一扇门打开时,另一扇门自动关闭。如果使用电动联锁,则必须在断电时两扇门都可以打开。可以在缓冲间进行第二次换衣服。
c) 实验室通风系统未配备自控装置时,缓冲室面积不宜过大,不宜超过实验室面积的八分之一。
d) II级或III级生物安全柜的安装位置应远离实验室入口,避开工作人员经常走动的区域,有利于形成从“清洁”区域到“污染”区域。
P3实验室详情
P3 实验室转运区和样品存放区 P3 实验室半污染区
P3实验室高温消毒区 P3实验室缓冲区
BSL-3实验室P3实验室主要工作区
P3实验室准备区 P3实验室负压状态
以下是科瓦特P3实验室的建设方案:
一、概述(略)
二、设计依据
1. (1993);
2. (1997)
3.(1984)
4.(GBJ19-87)
5.(卫生部 1992)
6.甲方提供的实验室平面图等相关技术资料和要求;
三、建筑设计
1 平面图
建筑平面的合理布局和工艺流程的科学划分直接关系到P3生物安全实验室的安全使用。我们在建设P3生物安全实验室时,从安全使用和科学管理两个方面入手,分析梳理了世界一些发达国家P3生物安全实验室的布局和划分。结论是,P3生物安全实验室大致可以分为“三区二通道”、“三区一通道”、“单区单通道”等形式。经过研究,我们认为P3生物安全实验室的建设是一套系统工程,布局是系统工程的一部分。根据我国目前的实际情况,结合我国《生物安全实验室建筑技术规范》的要求,安排P3实验室的布局。最后,我们采用“三区一通道”布局。(图1)。
P3实验室平面图
一、工艺流程为:
1)人流:第一次换【鞋子】→第二次换【清洗】→缓冲【清洗】→内部准备(半污染)→缓冲【污染】→主实验室【污染】
2)后勤:外配【清洗】→杀菌→内配【半污染】→主实验室【污染】以“三区一通道”的形式排列。优点是可以减少污染源扩散的空间。,双向进出,会造成交叉污染。因此,应根据实验对象的要求,科学布置平面。根据工艺流程,我们将P3实验室分为污染区、半污染区和洁净区。设置缓冲间,隔离各个区域,确保各个区域的安全可靠。
二、压力梯度
合理的压力梯度关系到P3实验室的正常运行、工作条件的稳定性和实验人员的舒适度。越小,就会给实验室安全带来隐患。因此,需要对整个P3实验室的压力梯度进行综合平衡。每级负压值为-10~-15Pa。具体的实验室压力梯度如图2所示。
P3实验室空调设计:
一)气象资料
夏季空调温度:33℃
冬季通风温度:14.1℃
二)夏季室外计算湿球温度:27.9℃ 相对湿度:83%
夏季通风相对湿度:70%;
冬季空调湿球温度计算:5℃
冬季空调相对湿度:72%;
三)室内设计参数:
1)清洁度:PIII实验室设计为10000级;生物安全柜为100级;
2)压差梯度:洁净走廊正压(³15Pa)>实验室6-8(正压与室外静压差³10Pa)>缓冲气闸(压差为-10Pa)>PⅢ实验室(负压)压力-25~-50Pa)。
3)温度:20~26℃;
4)湿度:50~70%;
5)空中组织:
一个。向上送风,室内立柱位置及下侧排风,上管排风至通风柜;三级过滤系统;
湾。PIII 实验室是一个完整的排气系统。
C。生物安全柜的废气经高效过滤器处理后排出。
6)新风量要保证洁净室内的正压要求和人员无不适感,保证室内新风量>40M3/h。每人。
四)程序说明
1)洁净区设计制冷量为13Kw。
拟选用5HP柜式空调作为冷热源,采用卧式组合式空气处理器对空气进行净化,形成净化空调系统。
2)为净化空调送风系统,组合式空气处理机组将进行增压、初效和中效二次过滤段、高效过滤装置(室内吊顶)等处理工艺。 ) 安装在最后。
3)根据实验室的运行情况,设置1个洁净送风系统和2个排风系统:
送风系统和排风系统互锁,只有在排风扇启动时才能启动送风系统,保证实验室负压。
4)净化空调系统风道材料采用优质镀锌钢板。当矩形风管长边b(mm)为:1005)除新风和排风管外,风管需保温。保温材料用铝箔玻璃棉毡:24K/δ=25mm;
6)进入污染区的管道(包括送风和排风)都装有止回阀。防止回流污染。
7)排气管和排水管采用PVC材质,用硬管连接。
5、洁净区改造
1)吊顶:洁净区采用优质保温彩钢板,无尘光亮,颜色为灰色或象牙白,厚度50mm;
2)间隔:洁净区用双面彩钢保温板围合隔开,围护面彩钢板到达天花板;与地面和天花板的交点作为弧形和内角接口,符合GMP标准和卫生消毒要求。对非洁净区隔断处的固定玻璃窗进行双层玻璃处理。
3)密闭门:900X2000实验室个人防护装备有哪些,带玻璃观察窗和球型通道锁。(自动门)
4)地面:洁净区原水泥地面需做环氧树脂EPOXY面层处理,2mm厚环氧树脂自流平;颜色为苹果绿或甲方选择。无尘,干净明亮,易清洁卫生,无灰尘堆积。
5)立柱:洁净区立柱全彩钢板包裹,夹层回风技术。
6)传递窗:实验室间传递窗采用双门互锁结构。内部空间尺寸:500x500x400。
7)PⅢ实验室室内装修材料
目前国内外对生物安全实验室建筑材料、墙壁、天花板、地板和操作平台的要求应平整、无尘、易清洁、不透气、不透水。地面不应太滑。能够承受常规化学试剂和消毒剂的清洗。我国常用的材料有彩钢板组合和钢板制成的箱形结构。对于不经常使用的PIII实验室,由于使用次数少,消毒频率高,强度低,彩钢板结构是一种经济合理的材料,只要气密性好就可以了。施工,可以满足要求。
另一种方案是PIII实验室的天花和墙框采用木质或铝合金框架,两侧采用12mm胶合板或硅钙板。接口密封后,表面与防腐进口PVC墙板无缝焊接。与地面PVC地板连接成一个整体,可达到密封、耐化学腐蚀、美观的效果。此外,合成石可用于制作整体的墙壁和天花板,但成本较高。
此外,在实验室地板或墙面材料上,可以使用与其他无污染实验室不同的颜色来区分“热”
区域和“冷”区域作为警告。250Lux,过道照度>100Lux;紫外线杀菌灯安装在净化室内,与照明灯具分开设计。用导管隐藏。遵守消防和电力法规。空调及照明系统的功率约为60KW/380V。
7、为保证工作人员的健康和环境,在实验室建设的同时,应建立标准的生物安全规范,包括个人操作和卫生习惯、器具管理和实验室维护等。
